KV系列微弯型质量流量计

当前位置:
  • 网站首页 > 产品中心 > KV系列微弯型质量流量计
1

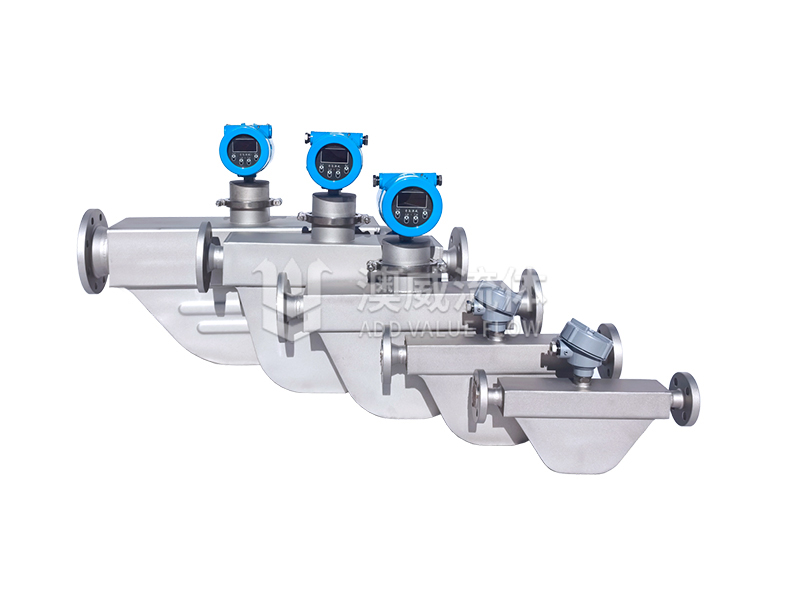

KV系列微弯型质量流量计

KV系列质量流量计是由青岛澳威自主研发完成的，具有自主知识产权的高精度质量流量测量仪表。该系列质量流量计采用科里奥利原理，通过测量流体在管道中受到的科里奥利力，直接获得各种介质在复杂环境条件下的质量流量，不需要经过中间变量的转换，避免了转换产生的测量误差，从而实现精准测量。

联系我们

科里奥利力原理

科里奥利力(Coriolis effect)，简称：科氏力，是对旋转体系中进行直线运动的质点由于惯性相对于旋转体系产生的直线运动的偏移的一种描述。

质量流量计是科里奥利力的典型应用，它让被测量的流体通过一个振动中的测量管，流体在管道中的流动相当于直线运动，测量管的振动会产生一个角速度，由于振动是受到外加电磁场驱动的，有着固定的频率，因而流体在管道中受到的科里奥利力仅与其质量和运动速度有关，而质量和运动速度即流速的乘积就是需要测量的质量流量，因而通过测量流体在管道中受到的科里奥利力，便可以测量其质量流量。

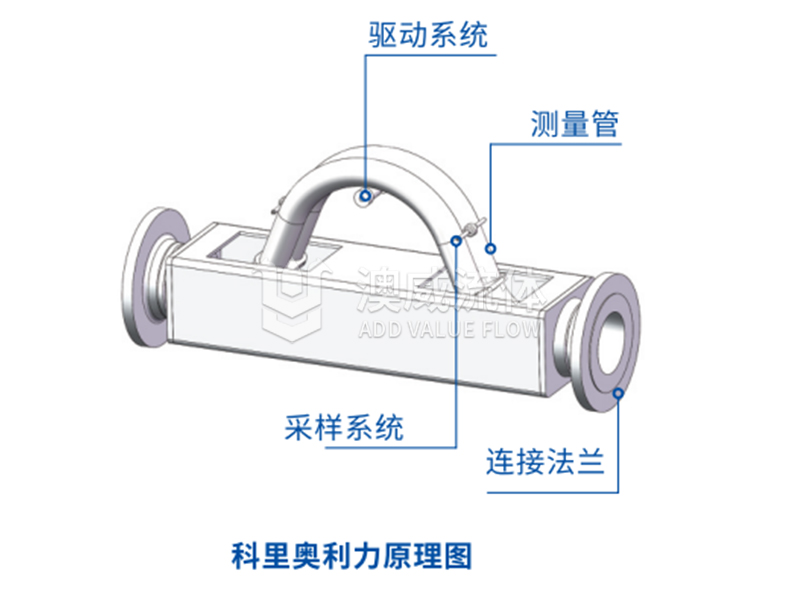

科里奥利力原理


产品功能

KV系列质量流量计可直接测量过程介质的质量流量、质量总量、体积流量、体积总量、温度、密度等。


公称口径范围DN10～DN150
测量管/接液部分材质316L不锈钢、304不锈钢、HC合金、钛TI、钽TA、可定制
测量范围质量流量、质量总量、体积流量、体积总量、温度、密度
压力等级标配1.6MPa、4.0MPa，支持客户特殊定制压力等级。最高压力可至25MPa
质量流量技术指标准确度±0.1%，±0.15%，±0.2%，±0.5%
重复性±0.025%
密度性能指标（液体）密度误差①±0.0005g/cm³
重复性±0.0001g/cm³
测量范围(0.01-2.0)g/cm³
温度测量范围(﹣240～350)℃
环境温度(﹣40～60)℃
防爆等级传感器Ex ia llC T1~T6 Gb
变送器Ex d [ib] IIC T6 Gb
防护等级传感器IP66/IP67
变送器IP66/IP67
信号输出脉冲、4-20mA、RS-485通讯、HART协议、FF通讯、PROFIBUS PA
电源24VDC和220VAC自适应


型号适配法兰额定流量最大流量零点稳定性
kg/hkg/hkg/h
KV025DN10/DN15/DN20130027000.03
KV50DN15/DN20/DN25420081000.14
KV100DN25/DN32/DN4019500327000.46
KV200DN40/DN50/DN6559500871001.77
KV300DN80/DN100/DN1251330002380009.00
量程比质量流量误差
20:1量程比0.1%


①密度误差包括重复性，线性度以及滞后的综合效应。±0.0005g/cm³（±0.5kg/m³）密度误差是基于水在20℃和0.1~0.2MPa的参考条件下得出的。在不同的操作条件下，可能导致准确度下降。

②额定流量是指在参考条件下水流引起的仪表压降约为0.1MPa时对应的流量。

  • 测量精度士0.1%,量程比20:1

  • 尺寸小巧,安装方便， 可定制卫生型

  • 设备自检和 多种报警功能

  • 零点稳定性好, 保证长期稳定运行

  • 流线型设计, 易排空,压损小

  • 采用数字DSP算法,解算精度高， 累计误差小;降低温漂和时漂

  • 响应时间快，适用于小批量， 短时间的灌装

  • 更多的警示功能

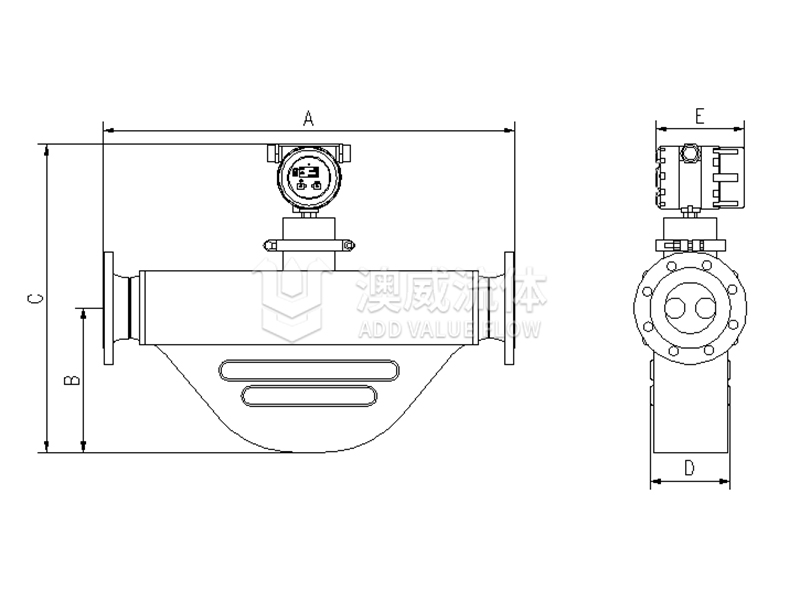

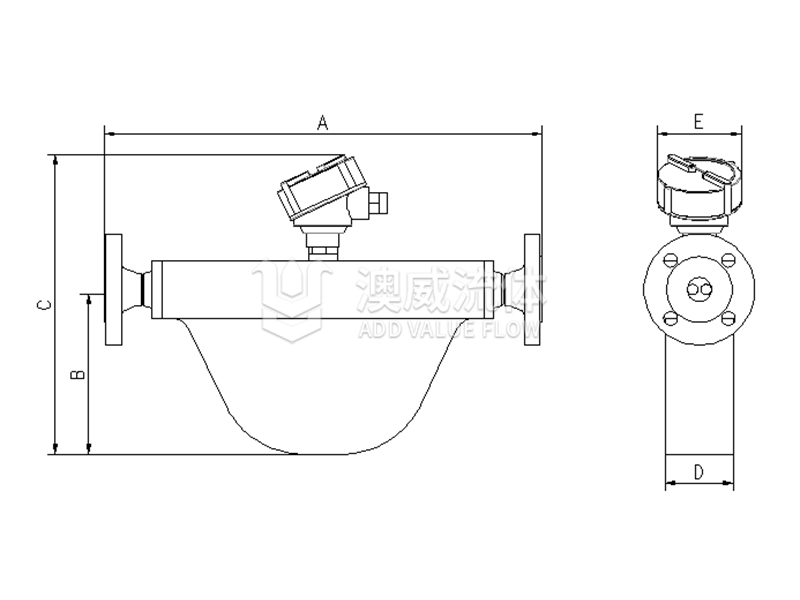

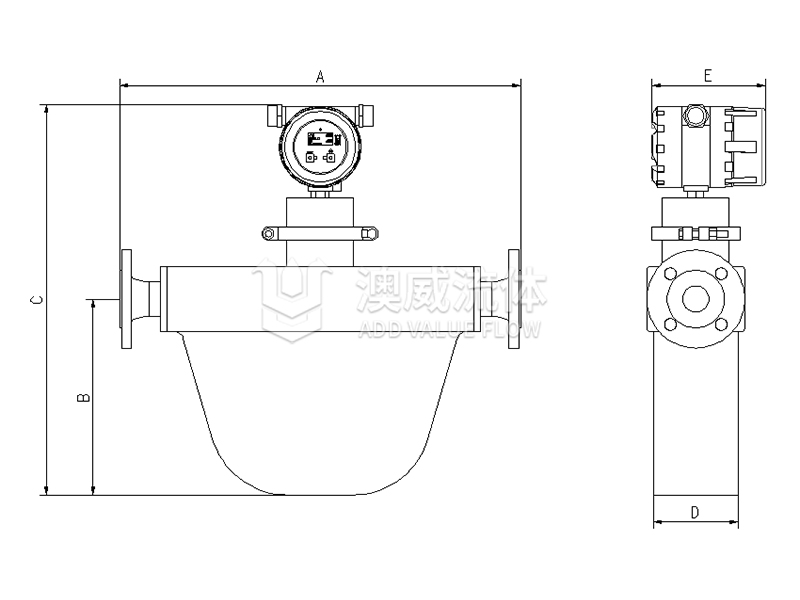

安装尺寸图


KV系列微弯型质量流量计


型号A（可订制）BCDE
KV025380~3901302655087


KV系列微弯型质量流量计


型号A（可订制）BCDE
KV050450~4601713117087


KV系列微弯型质量流量计


型号A（可订制）BCDE
KV100544~554232521100174


KV系列微弯型质量流量计


型号A（可订制）BCDE
KV200600~620320613135174


KV系列微弯型质量流量计


型号A（可订制）BCDE
KV300805-920290615165174
