K系列质量流量计是由青岛澳威自主研发完成的，具有自主知识产权的高精度质量流量测量仪表。该系列质量流量计采用科里奥利原理，通过测量流体在管道中受到的科里奥利力，直接获得各种介质在复杂环境条件下的质量流量，不需要经过中间变量的转换，避免了转换产生的测量误差，从而实现精准测量。
科里奥利力原理
科里奥利力(Coriolis effect)，简称：科氏力，是对旋转体系中进行直线运动的质点由于惯性相对于旋转体系产生的直线运动的偏移的一种描述。
质量流量计是科里奥利力的典型应用，它让被测量的流体通过一个振动中的测量管，流体在管道中的流动相当于直线运动，测量管的振动会产生一个角速度，由于振动是受到外加电磁场驱动的，有着固定的频率，因而流体在管道中受到的科里奥利力仅与其质量和运动速度有关，而质量和运动速度即流速的乘积就是需要测量的质量流量，因而通过测量流体在管道中受到的科里奥利力，便可以测量其质量流量。
产品功能
K系列质量流量计可直接测量过程介质的质量流量、质量总量、体积流量、体积总量、温度、密度等。
| 公称口径范围 | DN5～DN350 | |
| 测量管/接液部分材质 | 316L不锈钢、304不锈钢、HC合金、钛TI、钽TA、2205、可定制 | |
| 测量范围 | 质量流量、质量总量、体积流量、体积总量、温度、密度 | |
| 压力等级 | 标配1.6MPa、4.0MPa，支持客户特殊定制压力等级。最高压力可至48MPa | |
| 质量流量技术指标 | 准确度 | ±0.1%，±0.15%，±0.2%，±0.5% |
| 重复性 | ±0.025% | |
| 密度性能指标（液体） | 密度误差① | ±0.0005g/cm³ |
| 重复性 | ±0.0001g/cm³ | |
| 测量范围 | (0.01-2.0)g/cm³ | |
| 温度测量范围 | (﹣240～350)℃ | |
| 环境温度 | (﹣40～60)℃ | |
| 防爆等级 | 传感器 | Ex ia IIC T1-T6 Ga |
| 变送器 | Ex d [ib] IIC T6 Gb | |
| 防护等级 | 传感器 | IP66/IP67 |
| 变送器 | IP66/IP67 | |
| 信号输出 | 脉冲、4-20mA、RS-485通讯、HART协议、FF通讯、PROFIBUS PA | |
| 电源 | 24VDC和220VAC自适应 | |
| 质量流量 | 产品型号 | 选配法兰规格 | 最小流量 | 额定流量① | 最大流量 | 零点稳定性 |
| kg/h(千克/小时) | kg/h（千克/小时） | kg/h(千克/小时) | kg/h(千克/小时) | |||
| K005 | DN8/DN10/DN15/DN20 | - | - | 28 | 0.0005 | |
| K010 | DN8/DN10/DN15/DN20/DN25 | 2.75 | 96 | 110 | 0.0024 | |
| K015 | DN8/DN10/DN15/DN20/DN25 | 7.75 | 270 | 310 | 0.0068 | |
| K025 | DN8/DN10/DN15/DN20/DN25 | 35.5 | 1,000 | 1,420 | 0.025 | |
| K050 | DN15/DN20/DN25 | 105 | 3,000 | 4,200 | 0.075 | |
| K075 | DN25/DN32 | 275 | 7,700 | 11,000 | 0.19 | |
| K100 | DN25/DN32/DN40 | 540 | 15,200 | 21,600 | 0.38 | |
| K150 | DN40/DN50 | 1,150 | 32,500 | 46,000 | 0.81 | |
| K200 | DN50/DN65/DN80 | 1,875 | 52,500 | 75,000 | 1.31 | |
| K280 | DN80/DN100 | 3,400 | 96,000 | 136,000 | 2.40 | |
| K300 | DN100/DN125/DN150 | 5,500 | 155,000 | 220,000 | 3.88 | |
| K350 | DN150/DN175/DN200 | 10,075 | 290,000 | 403,000 | 7.25 | |
| K400 | DN200/DN250/DN225 | 16,300 | 462,000 | 652,000 | 11.55 | |
| K600 | DN250/DN300 | 38,750 | 950,000 | 1,550,000 | 23.75 | |
| K800 | DN250/DN300/DN350 | 62,500 | 1,600,000 | 2,500,000 | 40.00 | |
| K1200 | DN300/DN350 | 81,650 | 23,80,000 | 3,266,000 | 59.50 | |
| 30:1的量程比④内 | 40:1的量程比内 | |||||
| 质量流量误差② | ±0.1% | ±0.15% | ||||
| 质量流量重复性 | ±0.025% | |||||
| 体积流量误差③ | ±0.1% | |||||
①额定流量是指在参考条件下水流引起的仪表压降约为0.1MPa时对应的流量。
②标明的流量误差包括重复性，线性度以及滞后的综合效应。全部液体指标是基于水在(20~25)°C和(0.1~0.2)MPa的参考条件下得出的，除非另有说明。
③体积流量误差是以密度为1g/cm2的过程流体为基准的。对于密度不为1g/cm2的过程流体，体积流量=质量流量/流体密度。
④量程比是最大流量和最小流量的比值。
⑤当流量值接近流量范围的低端，流量计准确度开始偏离所声明的准确度，这时须考虑零点稳定性，零点稳定性为无安装应力条件下测得。
通过对质量流量计传感器结构参数上的优化，以及数字技术在变送器上的应用，K系列质量流量计质量测量误差优于±0.1%，重复性优于±0.025%。
K系列质量流量计实现了直接在线实时测量密度，安全、方便、可靠，免除手动测量的种种弊端，提高操作人员的工作效率。
K系列质量流量计采用pt100温度传感器，配合精密测量电路和先进的温度补偿算法，为流量和密度的精准测量提供可靠保障。
零点稳定性是评价质量流量计的测量精度和长期稳定性的重要指标。
K系列质量流量计采用了独创技术，使得产品本身具有超高的零点稳定性，即使在恶劣的工况条件下，也能长期准确、稳定的运行。
K系列质量流量计变送器运用数字算法，提高了采样率，极大的缩短了响应时间，保证了小批量、短时间的灌装一致性。
K系列质量流量计运用数字算法，过滤掉了更多噪声，保证了低流速的测量准确性，量程比可达40：1。
K系列质量流量计通过手动输入管道的压力值，或者通过外接压力表输入压力值，根据不同型号的传感器型号计算出不同的压力补偿系数，分别对于流量和密度进行补偿，以弥补由压力变化导致的流量、密度的测量误差值。
K系列质量流量计针对现场可能出现的各种问题在变送器中进行了诊断编程，设置了C、LV/RV、G、D、M、T不同报警标志，代表了现场出现的不同问题。含采样线圈诊断、温度诊断、零点漂移诊断、完整性校验等。
当质量流量计传感器的液体介质中含有气体时，流量计检测到通过传感器的介质密度会减小，同时驱动增益会相应的增加，依据这些变化，我们可以对质量流量进行补偿，进而实现对含气液体介质的测量。
安装尺寸图
BPM-E变送器外形尺寸图 (单位: mm )
| 型号 | A | B | C | D | E | F |
|---|---|---|---|---|---|---|
| BPM-E | 166 | 284 | 174 | 71 | 294 | 4×Φ10 |

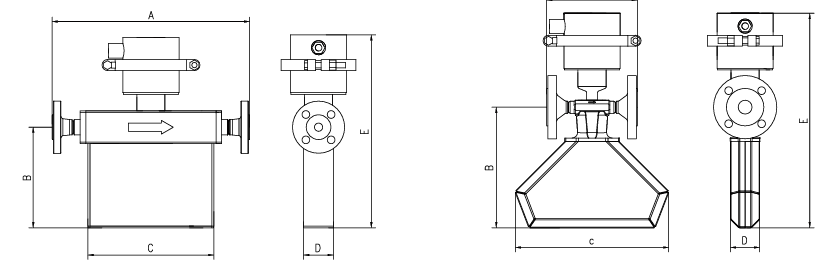

K系列质量流量计安装尺寸图(分体式)（单位: mm )
| 型号 | 规格 | A (可定制) | B | C | D | E |
|---|---|---|---|---|---|---|
| K005 | DN8/DN10/DN15/DN20 | 343~353 | 183 | 216 | 54 | 351 |
| K010 | DN8/DN10/DN15/DN20/DN25 | 343~353 | 183 | 216 | 54 | 351 |
| K015 | DN8/DN10/DN15/DN20/DN25 | 343~353 | 183 | 216 | 54 | 351 |
| K025 | DN8/DN10/DN15/DN20/DN25 | 159~163 | 219 | 279 | 54 | 395 |
| K050 | DN15/DN20/DN25 | 187~191 | 306 | 410 | 69 | 482 |
| K075 | DN25/DN32 | 204~214 | 348 | 465 | 82 | 529 |
| K100 | DN25/DN32/DN40 | 206~210 | 420 | 569 | 106 | 606 |

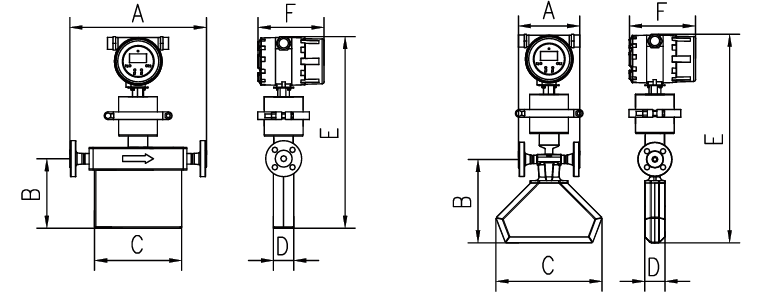

K系列质量流量计安装尺寸图(一体式)（单位: mm )
| 型号 | 规格 | A（可定制） | B | C | D | E | F |
|---|---|---|---|---|---|---|---|
| K005 | DN8/DN10/DN15/DN20 | 343~353 | 183 | 216 | 54 | 504 | 174 |
| K010 | DN8/DN10/DN15/DN20/DN25 | 343~353 | 183 | 216 | 54 | 504 | 174 |
| K015 | DN8/DN10/DN15/DN20/DN25 | 343~353 | 183 | 216 | 54 | 504 | 174 |
| K025 | DN8/DN10/DN15/DN20/DN25 | 159~163 | 219 | 279 | 54 | 548 | 174 |
| K050 | DN15/DN20/DN25 | 187~191 | 306 | 410 | 69 | 635 | 174 |
| K075 | DN25/DN32 | 204~214 | 348 | 465 | 82 | 682 | 174 |
| K100 | DN25/DN32/DN40 | 206~210 | 420 | 569 | 106 | 759 | 174 |

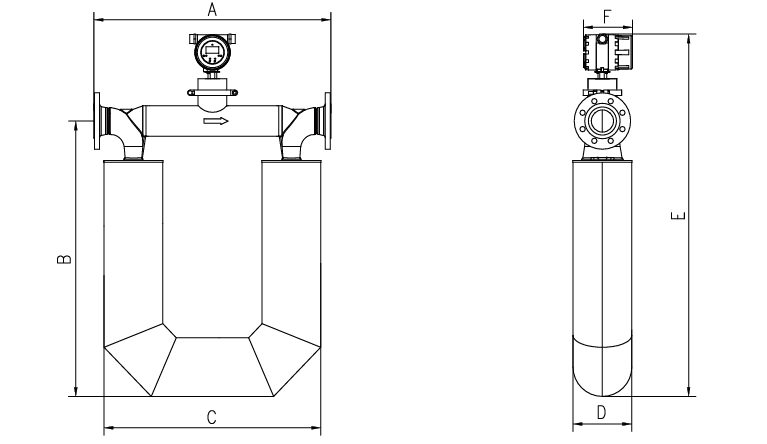

法兰标准采用GB/T9124.1-2019 GB/T9124.2-2019
| 型号 | 规格 | A | B | C | D | E | F |
|---|---|---|---|---|---|---|---|
| K150 | DN40/DN50 | 451-457 | 520 | 385 | 110 | 838 | 174 |
| K200 | DN50/DN65/DN80 | 562~57 | 696 | 496 | 140 | 1017 | 174 |
| K280 | DN80/DN100 | 685~698 | 795 | 610 | 170 | 1133 | 174 |
| K300 | DN100/DN125/DN150 | 835~865 | 976 | 768 | 208 | 1284 | 174 |
| K350 | DN150/DN175/DN200 | 846~878 | 961 | 751 | 234 | 1282 | 174 |
| K400 | DN200/DN250/DN225 | 984~1024 | 1140 | 840 | 280 | 1515 | 174 |
| K600 | DN250/DN300 | 1024~1064 | 1239 | 818 | 325 | 1618 | 174 |
| K800 | DN250/DN300/DN350 | 1024~1109 | 1374 | 884 | 397 | 1766 | 174 |
| K1200 | DN300/DN350 | 1120~1240 | 1675 | 816 | 452 | 2122 | 174 |
法兰标准采用GB/T9124.1-2019 GB/T9124.2-2019
